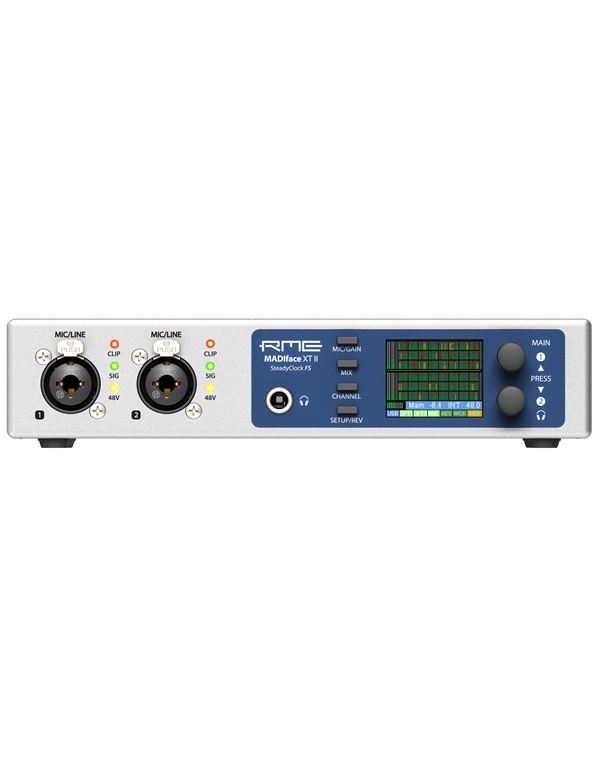

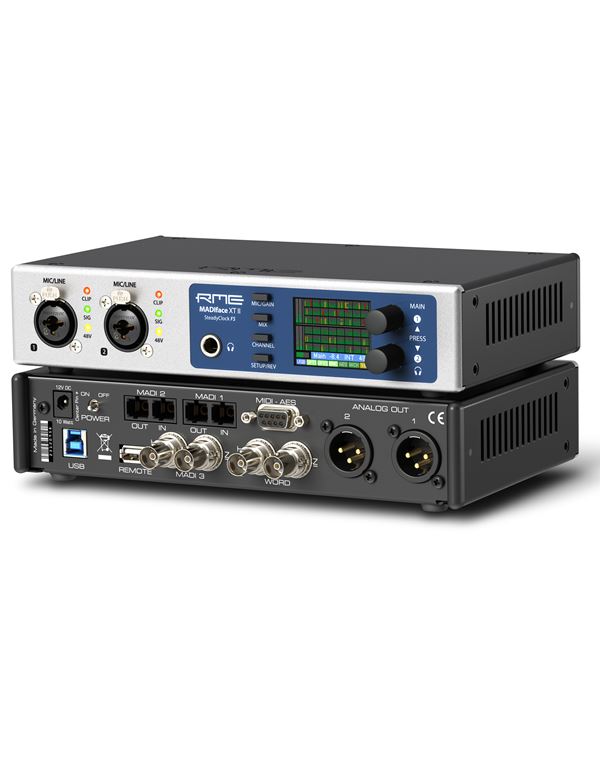

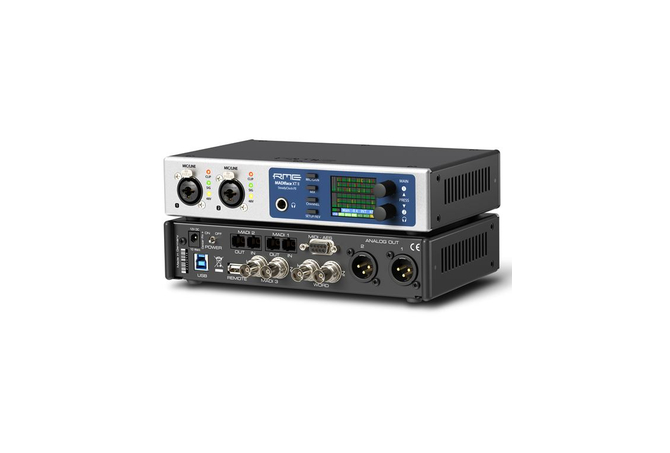

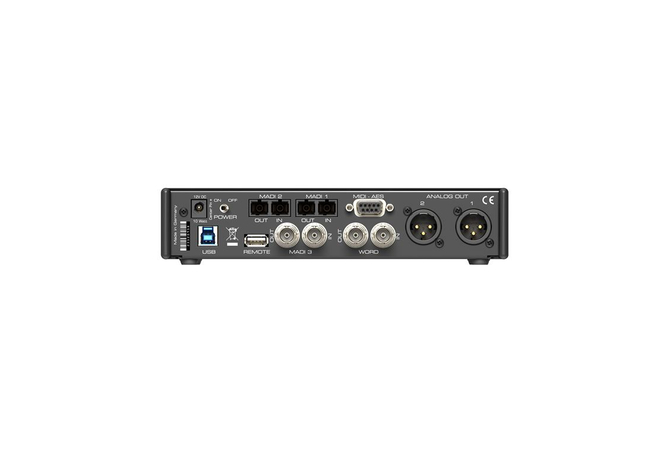

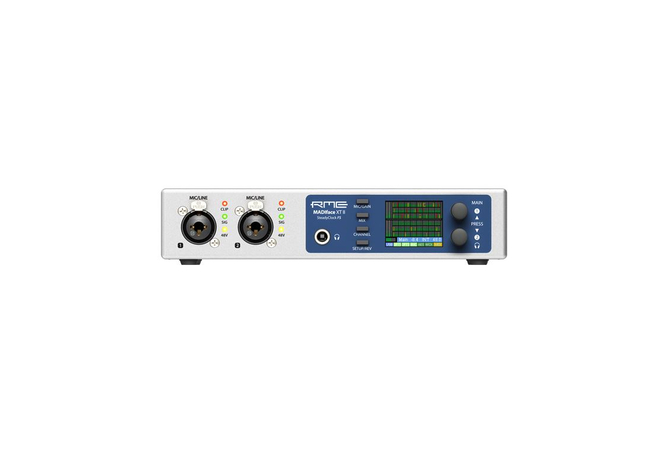

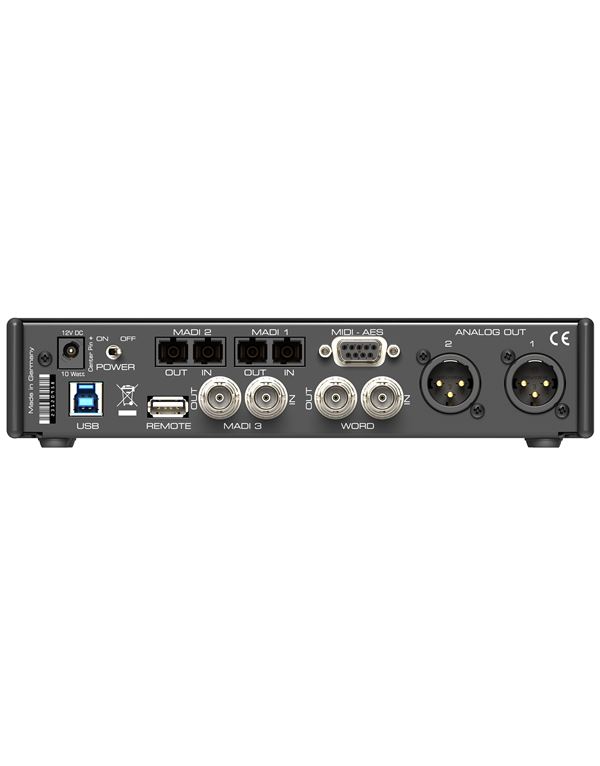

Η RME παρουσιάζει το MADIface XT II μια κάρτα ήχου 394 καναλιών 192 kHz USB 3.0 με ολοκληρωμένες επιλογές συνδεσιμότητας και ελέγχου για ζωντανές εμφανίσεις και εργασία στο στούντιο . Σε σύγκριση με τον προκάτοχό του MADIface XT, το MADIface XT II διαθέτει ενημερωμένα ψηφιακά και αναλογικά κυκλώματα και ξεπερνά την πρώτη γενιά με σημαντικά βελτιωμένη αναλογική και ψηφιακή απόδοση

Ο διάδοχος MADIface XT II διατηρεί αυτήν την επιτυχημένη φόρμουλα και ξεπερνά τις τιμές σήματος του προκατόχου του σε πολλούς τομείς. Μεταξύ άλλων, το MADIface XT II πείθει με υψηλότερο λόγο σήματος προς θόρυβο και χαμηλότερη τιμή THD κατά τη μετατροπή AD.

Επιπλέον, η μέγιστη balanced στάθμη εξόδου γραμμής των XLR Line εξόδων έχει αυξηθεί από +15 dBu σε +24 dBu. Η έξοδος στερεοφωνικών ακουστικών του MADIface XT II προσφέρει επίσης σημαντικά υψηλότερο επίπεδο εξόδου +19 dBu και, με σύνθετη αντίσταση εξόδου 1 Ohm, σημαντικά μεγαλύτερη ισχύ από τον προκάτοχό του. Όλες οι έξοδοι έχουν επίσης πολλές switchable level  επιλογές .

Προδιαγραφές:
MADIface XT II
AD, Microphone/Line 1-2

• Input: XLR, electronically balanced
• Input impedance @ 1 kHz: 3.3 kOhm
• Signal to Noise ratio (SNR): 116 dB (AES17), 118.5 dBA
• Frequency response @ 44.1 kHz, -0.1 dB: 5 Hz – 20.8 kHz
• Frequency response @ 96 kHz, -0.5 dB: 3 Hz – 45.2 kHz
• Frequency response @ 192 kHz, -1 dB: 2 Hz - 89 kHz
• Filter: Short Delay Sharp, 5 / 5 / 6 samples delay
• THD: < -110 dB, < 0.00032 %
• THD+N: < -104 dB, < 0.00063 %
• Channel separation: > 110 dB
• Gain range: 75 dB
• Maximum input level, Gain 0 dB: +18 dBu
• Maximum input level, Gain 75 dB: -57 dBu
• CLIP LED: 0 dBFS
• SIG LED: -60 dBFS



AD, TRS

As Microphone/Line 1-2, but:

• Input: 6.3 mm TRS jack, balanced
• Input impedance: 6.6 kOhm balanced, 3.3 kOhm unbalanced
• Maximum input level TRS, Gain 0 dB: +24 dBu
• Maximum input level TRS, Gain 60 dB: -51 dBu



DA, Line Out 1-2

• Dynamic range (DR): 113.5 dB (AES17), 116 dBA
• Frequency response @ 44.1 kHz, -0.1 dB: 0 Hz – 20.2 kHz
• Frequency response @ 96 kHz, -0.5 dB: 0 Hz – 44.7 kHz
• Frequency response @ 192 kHz, -1 dB: 0 Hz – 78 kHz kHz
• Filter: Short Delay Sharp, 6 samples delay
• THD+N @ -1 dBFS: -105 dB, 0.0005 %
• Channel separation: > 110 dB
• Output: XLR balanced
• Output level switchable +24 dBu, +19 dBu, +13 dBu, +4 dBu
• Output impedance: 150 Ohm



DA, Phones 3/4

As DA Line Out, but:

• Output: 6.3 mm TRS jack, unbalanced
• Output impedance: 1 Ohm
• Output level at 0 dBFS: +7 dBu



Digital Inputs

MADI

• Coaxial via BNC, 75 Ohm, according to AES10-1991
• High-sensitivity input stage (< 0.2 Vpp)
• Optical via FDDI duplex SC connector
• 62.5/125 and 50/125 compatible
• Accepts 56 channel and 64 channel mode, plus 96k Frame
• Standard: up to 64 channels 24 bit 48 kHz
• S/MUX: up to 32 channels 24 bit 96 kHz
• S/MUX4: up to 16 channels 24 bit 192 kHz
• Lock range: 25 kHz – 54 kHz
• Jitter suppression: > 50 dB (> 315 Hz)



AES/EBU

• 1 x XLR, transformer-balanced, galvanically isolated, according to AES3-1992
• High-sensitivity input stage (< 0.35 Vpp)
• SPDIF compatible (IEC 60958)
• Accepts Consumer and Professional format
• Lock range: 27 kHz – 200 kHz
• Jitter suppression: > 50 dB (> 315 Hz)



Word Clock

• BNC, not terminated (4 kOhm)
• Switchable internal termination 75 Ohm
• Automatic Double/Quad Speed detection and conversion to Single Speed
• SteadyClock guarantees super low jitter synchronization even in varispeed operation
• Not effected by DC-offsets within the network
• Signal Adaptation Circuit: signal refresh through auto-center and hysteresis
• Overvoltage protection
• Level range: 1.2 Vss – 5.6 Vpp
• Lock range: 28 kHz – 200 kHz
• Jitter suppression: > 50 dB (> 315 Hz)


Digital Outputs
MADI

• Coaxial via BNC, 75 Ohm, according to AES10-1991
• Output voltage 450 mVpp
• Cable length: up to 100 m
• Optical via FDDI duplex SC connector
• 62.5/125 and 50/125 compatible
• Cable length: up to 2000 m
• Generates 56 channel and 64 channel mode, plus 96k Frame
• Standard: up to 64 channels 24 bit 48 kHz
• S/MUX / 96k Frame: up to 32 channels 24 bit 96 kHz
• S/MUX4: up to 16 channels 24 bit 192 kHz


AES/EBU

• XLR, transformer-balanced, galvanically isolated, according to AES3-1992
• Output level Professional 4.0 Vpp
• Format Professional according to AES3-1992 Amendment 4
• Output level Consumer 2.0 Vpp
• Format Consumer (SPDIF) according to IEC 60958
• Single Wire mode, sample rate 28 kHz up to 200 kHz

Word Clock

• BNC
• Max. output voltage: 5 Vpp
• Output voltage @ 75 Ohm termination: 4.0 Vpp
• Output impedance: 22 Ohm
• Frequency range: 28 kHz – 200 kHz


Digital

• Clocks: Internal, MADI In, Word Clock In, AES In
• Jitter suppression of external clocks: > 50 dB (> 315 Hz)
• Effective clock jitter influence on AD and DA conversion: near zero
• Input PLL ensures zero dropout, even at more than 100 ns jitter
• Supported sample rates: 28 kHz up to 200 kHz


MIDI

•
• 1 x MIDI I/O via breakout cable
• 3 x MIDI I/O via MADI
• Separate 128 byte FIFO for input and output
• MIDI state machine in hardware for reduced interrupt request load
• Invisible transmission via User bit of channel 56 (up to 48 kHz)
• Invisible transmission via User bit of channel 28 (up to 96 kHz)


General

• Power supply: external power supply
• Typical power consumption: 9 Watts
• Current at 12 Volt operating voltage, idle: 750 mA (9 Watts)
• Dimensions incl. rack ears, full depth (WxHxD): 265 x 44 x 159 mm (10.5" x 1.73" x 6.26")
• Dimensions without rack ears, body depth (WxHxD): 215 x 44 x 130 mm (8.5" x 1.73" x 5.1")
• Weight: 1.03 kg ( 2.2 lbs)
• Temperature range: +5° up to +50° Celsius (41° F up to 122°F)
• Relative humidity: < 75%, non condensing
• Included power supply: Internal switching PSU, 100 - 240 V AC, 2 A, 24 Watts
