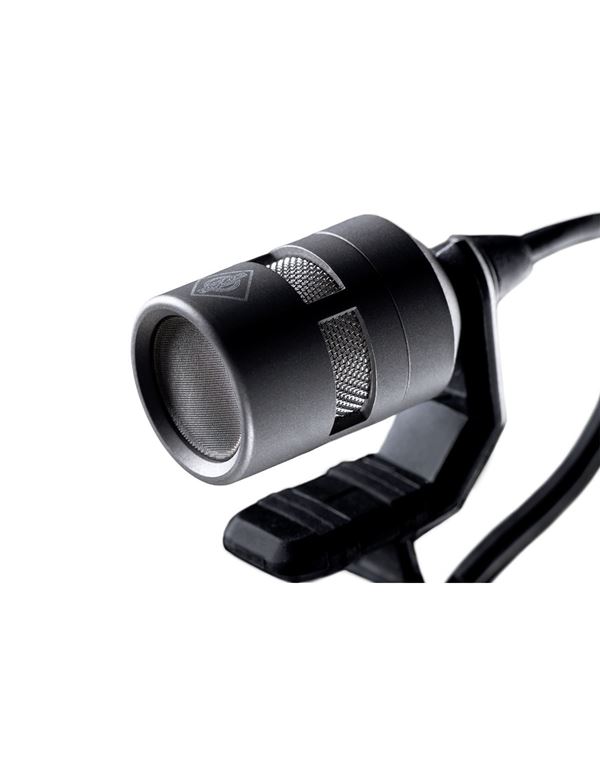

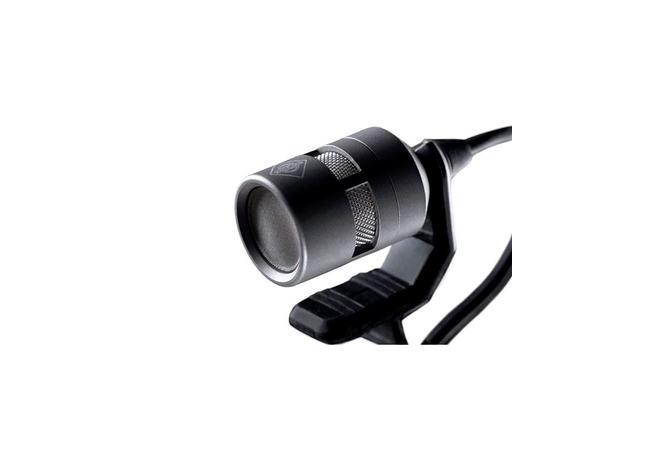

Ως μέρος του συστήματος Neumann Miniature Clip Mic MCM System, η κάψουλα KK 14 προσφέρει απαράμιλλη τελειότητα και ακουστική συνέπεια για close-miking εφαρμογές .

• Η πολυεπίπεδη σχεδίαση της κάψας  ξεπερνά τους προηγούμενους electret "περιορισμούς"
• Βελτιωμένη ευκρίνεια σε κρίσιμα ranges συχνοτήτων
• Καρδιοειδές pattern
• Απαράμιλλη τονική συνέπεια
• Aνθεκτική  σχεδίαση και κατασκευή για μεγάλη διάρκεια ζωής

Αναβάθμιση της electret αρχής σε νέο επίπεδο
H KK 14 αποτυπώνει τον χαρακτηριστικό ήχο των ακουστικών οργάνων με ακρίβεια και ουδετερότητα. Ξεπερνά τους προηγούμενους περιορισμούς της αρχής του electret για να προσφέρει ευρύτερα μπάσα και μεσαία και σίγουρη κομψότητα στα πρίμα. Είτε οι αθόρυβες αποχρώσεις είτε η κορυφαία δυναμική ενός ισχυρού fortissimo: Με μέγιστο SPL 153, το KK 14 είναι ανοιχτό σε όλες τις λεπτομέρειες.


Τα 8 μέρη της τελειότητας
Για να φτάσουν εκεί, οι μηχανικοί του Neumann επανεξέτασαν τη διαδικασία παραγωγής για τα electret-based μικρόφωνα . Η Neumann επέλεξε μια πολυεπίπεδη δομή όπου κάθε μονάδα του KK 14 είναι κατασκευασμένη και σχεδιασμένη για να προσφέρει το τέλειο αποτέλεσμα. Στη συνέχεια, τα εξαρτήματα συναρμολογούνται με το χέρι στη Γερμανία. Αυτό εξαλείφει τους τυπικούς συμβιβασμούς προσφέροντας απαράμιλλες ακουστικές ιδιότητες . Ενώ το περίβλημα από τιτάνιο είναι ένα συστατικό της "σκληρής " σχεδίασης του , είναι επίσης και μια έκφραση της εσωτερικής κομψότητας στο σχεδιασμό και της μηχανικής.

Τονική συνέπεια και σχεδιασμός . Αντοχή σε όλες τις συνθήκες .
Η πολυεπίπεδη σχεδίαση προσφέρει επίσης ένα ανήκουστο επίπεδο τονικής συνέπειας - κάθε κάψα ακούγεται ακριβώς το ίδιο. Εξοικονομεί στους μηχανικούς τον χρόνο που χρειάζονται για το βασικό EQ-ing και προσφέρει σταθερό ήχο από το πρώτο soundcheck .

Το σύστημα έχει σχεδιαστεί για χρόνια , όχι μόνο για μια season .Ο modular σχεδιασμός του επιτρέπει επίσης εύκολη αντικατάσταση ανταλλακτικών . Εννέα κλιπ στερέωσης επιτρέπουν την αξιόπιστη τοποθέτηση σε οποιοδήποτε όργανο, ενώ είνια ασφαλή για κάθε επιφάνεια. Το σύστημα συνδέεται με όλα τα σημαντικά ασύρματα συστήματα και περιλαμβάνει επιλογές καλωδίων για υποδοχή 3,5 mm, Lemo, mini-XLR 4 ακίδων, MicroDot ή ενσύρματη σύνδεση.


Τεχνικά δεδομένα
Κάψα  KK 14

• Αρχή ακουστικής λειτουργίας: Pressure gradient transducer
• Polar pattern  : Καρδιοειδές
• Απόκριση συχνότητας: 20 Hz...20 kHz
• Ευαισθησία : 3,6 mV/Pa ? -49 dBV
• Ονομαστική σύνθετη αντίσταση: 10 ohms
• Αναλογία σήματος προς θόρυβο , CCIR : 63 dB
• Αναλογία σήματος προς θόρυβο , A-weighted  : 71 dB
• Equivalent noise level, CCIR  : 31 dB
• Equivalent noise level, A-weighted  : 23 dB-A
• Δυναμική περιοχή του ενισχυτή, A-weighted  για THD < 0,5 % : 130 dB
• Μέγιστη. Τάση εξόδου: 12 dBu
• Τροφοδοσία: μέγ. 10 V, με Rfeed = 20 kohms
• Κατανάλωση ρεύματος: 0,22 mA
• Βάρος: 2,3 g
• Διάμετρος: 12 mm
• Μήκος: 11 mm

Μέγιστη. SPL για THD < 0,5 %

• με Usupply = 10V, Rfeed = 20 kohms 153 dB SPL
• με Usupply = 5V, Rfeed = 8,25 kohms 147 dB SPL


Επιτρεπόμενες ατμοσφαιρικές συνθήκες

• Εύρος θερμοκρασίας λειτουργίας 0 °C … +40 °C
• Εύρος υγρασίας λειτουργίας 0 %…90 % rel. hum
• Εύρος θερμοκρασίας αποθήκευσης –20 °C … +70 °C
• Αποθήκευση Εύρος υγρασίας 0 %…95 % rel. hum


94 dB SPL <= 1 Pa = 10 μbar
0 dB <= 20 μPa
1) Όλες οι τιμές είναι για non-condensing υγρασία . Οι τιμές ισχύουν για καθαρά και περιποιημένα μικρόφωνα ή κάψουλες μικροφώνου, αντίστοιχα. Οποιοδήποτε είδος ρύπανσης των καψών  και των μεμβρανών μπορεί να περιορίσει τις εν λόγω τιμές
2) Στα 1 kHz σε 1 kohms rated load impedance , ανοχή +- 2 dB
4) 94 dB SPL
5) Σύμφωνα με το IEC 60268-1. CCIR-στάθμιση σύμφωνα με CCIR 468-3, σχεδόν αιχμή(quasi-peak). A-weighting κατά IEC 61672-1, RMS
6) THD του ενισχυτή μικροφώνου σε τάση εισόδου ισοδύναμη με την έξοδο της κάψουλας στο καθορισμένο SPL
