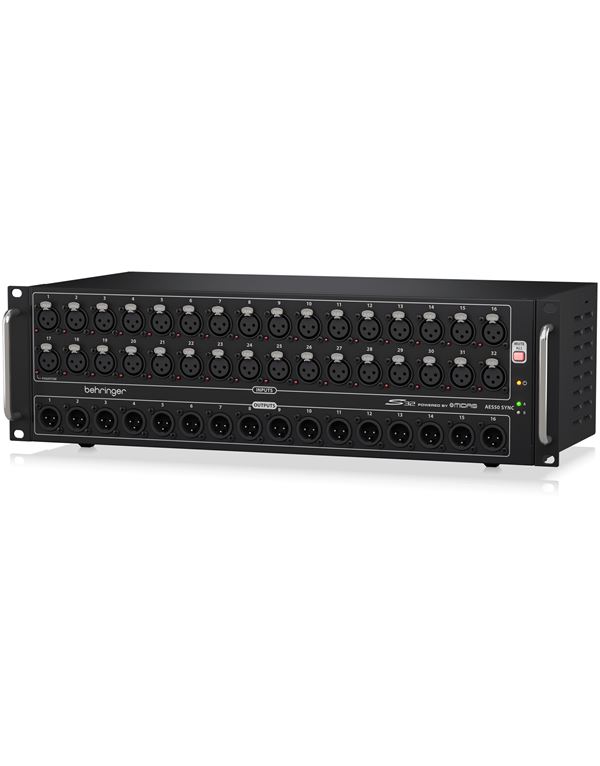

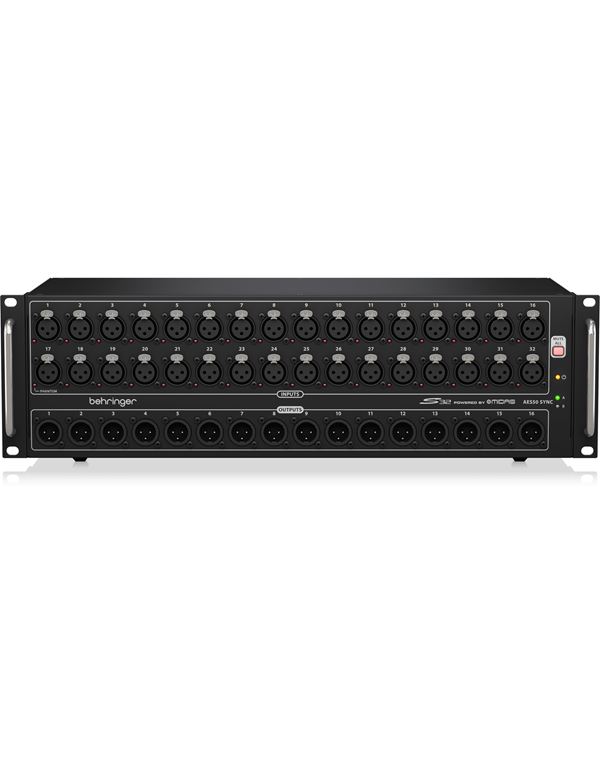

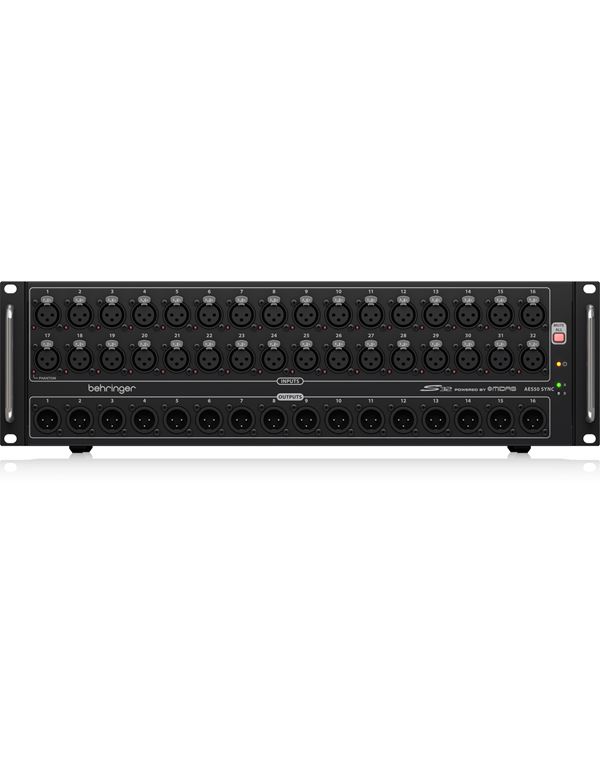

I/O Box με 32 remote-controllable Midas  προενισχυτές , 16 εξόδους και δικτύωση AES50 με τεχνολογία Klark Teknik SuperMAC

Η ψηφιακή μίξη έχει φέρει επανάσταση σχεδόν στα πάντα που αφορούν τη ζωντανή ψυχαγωγία. H τέλεια λύση για τη σύνδεση των καλλιτεχνών επί σκηνής με την  Front of House (FOH) κονσόλα και τον υπόλοιπο κόσμο – το S32 Digital Snake! Το S32 παρέχει 32 προενισχυτές μικροφώνου με τηλεχειρισμό σχεδιασμένους από τη Midas, συν 16 ισορροπημένες αναλογικές επιστροφές XLR στη σκηνή – και το μόνο που χρειάζεται είναι ένα μόνο καλώδιο Cat 5e. Ενώ ο Klark Teknik, ο ηγέτης της βιομηχανίας στην ψηφιακή επεξεργασία ήχου υψηλής τεχνολογίας, εφηύρε την τεχνολογία SuperMAC που τα έκανε όλα δυνατά – η εξαιρετική κλίμακα παραγωγής της Behringer καθιστά το S32 πολύ προσιτό.




Product Features

• 32, σχεδιασμού MIDAS  , πλήρως προγραμματιζόμενοι προενισχυτές μικροφώνου για ποιότητα ήχου audiophile
• 32 αναλογικές servo-balanced εξόδους XLR
• Θύρες δικτύου AES50 με τη δυνατότητα δικτύωσης SuperMac της Klark Teknik για εξαιρετικά χαμηλό jitter και latency
• Συνδεσιμότητα Ultranet για το monitoring system P16 της Behringer
• Συνδεσιμότητα ψηφιακού ήχου και ελέγχου για συστήματα ηχείων Turbosound με δυνατότητα δικτύωσης ULTRANET
• Automatic AES50 stage-split mode when connected between Behringer X32 Series FOH and monitor consoles
• Διπλές θύρες AES50 για διαδοχικά πρόσθετα S16, SD16 ή SD8 stage boxes—δεν απαιτείται merger ή router
• 2 AES-3 ports (AES/EBU), for directly connecting PA system controllers with digital inputs
• Διπλές έξοδοι ADAT που παρέχουν ψηφιακή έξοδο 16 καναλιών σε δύο οπτικές υποδοχές TOSLINK
• Mute All function for quietly patching any inputs on stage
• MIDI In/Out για αμφίδρομη επικοινωνία μεταξύ της κονσόλας Behringer X32 Series και επί σκηνής συσκευών MIDI
• Απομακρυσμένη λειτουργία μέσω θωρακισμένου καλωδίου CAT5e έως 330 πόδια / 100 m μήκος
• Υποδοχή USB για ενημερώσεις συστήματος μέσω υπολογιστή
• Switching power supply  "Planet Earth" για μέγιστη ευελιξία (100 - 240 V~), ήχο χωρίς θόρυβο, ανώτερη μεταβατική απόκριση και χαμηλή κατανάλωση ενέργειας για εξοικονόμηση ενέργειας
• "Κατασκευασμένο σαν tank" αλλά compact, εξ' ολοκλήρου από χάλυβα , 3U rack-mount chassis



Επεξεργασία
A/D-D/A conversion (Cirrus Logic A/D CS5368, D/A CS4385)	24-bit @ 44.1 / 48 kHz, 114 dB dynamic range
Networked I/O latency (stagebox in > console processing* > stagebox out)	1.1 ms

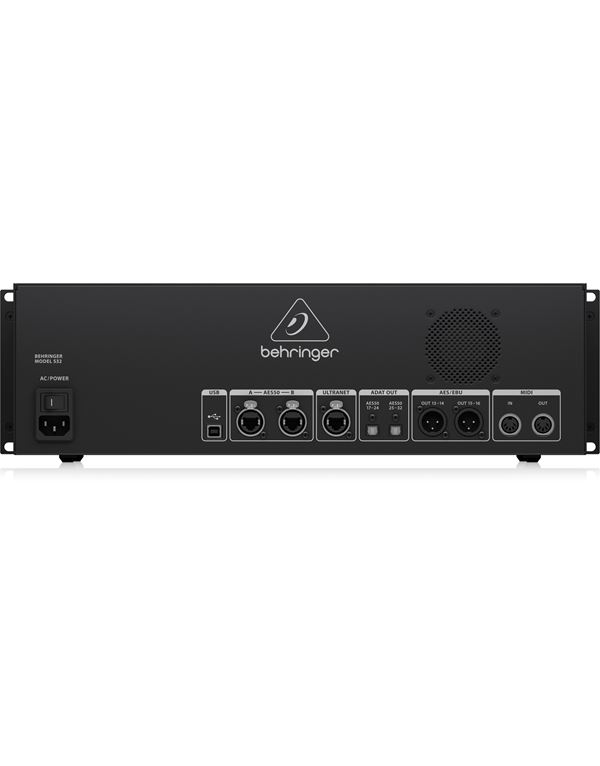

Συνδέσεις
XLR inputs, programmable mic preamps, designed by Midas	32
Line outputs, balanced XLR	16
AES/EBU outputs (AES3 XLR)	2
AES50 ports, SuperMAC, NEUTRIK etherCON	2
ULTRANET output, RJ45 (no power supplied)	1
MIDI inputs / outputs	1 /1
ADAT outputs, Toslink	2
USB port for system updates, type B	1
Χαρακτηριστικά εισόδου μικροφώνου
Σχέδιο	Midas
Αντίσταση εισόδου XLR, unbal. / bal.	5 kΩ / 10 kΩ
Non clip maximum input level, XLR	+23 dBu
THD + noise, 20 dB gain, 0 dBu out	< 0.008% (< 0.006% A-weighted)
Phantom power, switchable per input	48 V
Equivalent input noise level, XLR (input shorted)	-128 dBu
CMRR, XLR, @ 20 dB gain (typical)	> 70 dB
Input/Output Characteristics
Εύρος συχνοτήτων, @ 48 kHz sample rate, 0 dB to -1 dB	10 Hz - 22 kHz
Δυναμικό εύρος, analog in to analog out (typical)	106 dB
A/D δυναμικό εύρος, προενισχυτής  και converter (typical)	109 dB
D/A δυναμικό εύρος, converter και έξοδος	108 dB
Cross talk rejection @ 1 kHz, adjacent channels	100 dB
Output level, XLR, nom./max.	+4 dBu / +21 dBu
Output impedance, XLR, unbal. / bal.	75 Ω / 75 Ω
΄Eξοδος ακουστικών αντίσταση/ level	40 Ω / +25 dBm (mono)
Residual noise level, XLR and TRS	-83 dBu (-85 dBu, A-weighted)
Digital In/Out
AES50 SuperMAC networking @ 48 or 44.1 kHz, 24-bit PCM	2 x 48 channels, bidirectional
AES50 SuperMAC cable length, CAT5e shielded**	up to 100 m
ULTRANET networking @ 48 or 44.1 kHz, 22-bit PCM	1 x 16 channels, unidirectional
ULTRANET cable length, CAT5 shielded	up to 75 m
ADAT output @ 48 or 44.1 kHz, 24-bit PCM	2 x 8 channels, unidirectional
Toslink optical, cable length	5 m, typical
AES/EBU output @ 48 or 44.1 kHz, 24-bit PCM	2 x 2 channels, unidirectional
XLR, 110 Ω balanced, cable length	5 m, typica
Διακόπτης ρεύματος
Switch-mode autorange power supply	100-240 V (50/60 Hz)
Power consumption	55 W
Διαστάσεις /Bάρος
Τυπικό εύρος θερμοκρασίας λειτουργίας	5°C to 40°C (41°F to 104°F)
Διαστάσεις	483 x 242 x 138 mm (19 x 9.5 x 5.4")
Βάρος	m (19 x 9.5 x 5.4") Weight 5

 *περιλαμβάνει όλη την επεξεργασία καναλιών και bus , εξαιρουμένων των insert εφέ
**Συνιστάται Klark Teknik NCAT5E-50M ΣΗΜΕΙΩΣΗ: Επαληθεύστε ότι οι συγκεκριμένες συνδέσεις AES50 παρέχουν σταθερή λειτουργία πριν χρησιμοποιήσετε τα προϊόντα σε live  ή recording . Η μέγιστη απόσταση για τις συνδέσεις AES50 CAT5 είναι 100 m / 330 πόδια. Εξετάστε το ενδεχόμενο να χρησιμοποιήσετε μικρότερες συνδέσεις όπου είναι δυνατόν για να κερδίσετε περιθώριο ασφαλείας. Ο συνδυασμός 2 ή περισσότερων καλωδίων με βύσματα επέκτασης μπορεί να μειώσει την αξιοπιστία και τη μέγιστη απόσταση μεταξύ των προϊόντων AES50. Το μη θωρακισμένο καλώδιο (UTP) μπορεί να λειτουργεί καλά για πολλές εφαρμογές, αλλά ενέχει έναν πρόσθετο κίνδυνο για προβλήματα ESD. Εγγυόμαστε ότι όλα τα προϊόντα μας θα αποδίδουν όπως ορίζεται με 50 μέτρα Klark Teknik NCAT5E-50M και συνιστούμε να χρησιμοποιείτε μόνο καλώδιο παρόμοιας ποιότητας. Η Klark Teknik προσφέρει επίσης τον πολύ οικονομικό DN9610 AES50 Repeater ή DN9620 AES50 Extender για καταστάσεις όπου απαιτούνται εξαιρετικά μεγάλες διαδρομές καλωδίου.
